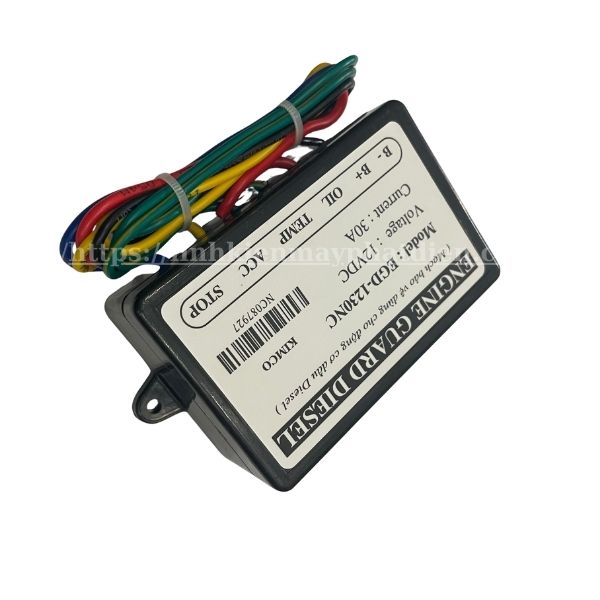

Mạch bảo vệ Bảo vệ động cơ NC12V/30A – Engineguard Diesel

Mạch Bảo Vệ Động Cơ Diesel NC 6 Dây – EngineGuard

EngineGuard Diesel NC 6 Dây là giải pháp bảo vệ toàn diện cho động cơ diesel, đặc biệt trong các hệ thống máy phát điện và các ứng dụng công nghiệp nặng. Sản phẩm được thiết kế để ngăn ngừa các sự cố trước khi xảy ra hư hỏng lớn, giúp tăng độ bền động cơ và giảm chi phí bảo trì.

🔍 Những lưu ý và tính năng nổi bật:

• Bảo vệ quá dòng, quá áp và thấp áp: Mạch sẽ tự động ngắt khi dòng điện vượt mức an toàn hoặc khi điện áp vào không ổn định, tránh gây hại cho stator, rotor và các bộ phận khác.

• NC 6 dây: Thiết kế 6 dây kết nối giúp tương thích tốt với các máy phát diesel tiêu chuẩn, dễ dàng lắp đặt và thay thế.

• Tự động khởi động lại sau sự cố: Khi điện áp hoặc dòng điện trở về mức an toàn, mạch có khả năng tự reset hoặc tái khởi động để động cơ tiếp tục hoạt động.

• Chống cháy và cách ly điện tốt: Với linh kiện chất lượng cao, bảo vệ cách điện tốt, hạn chế rủi ro về điện cho người sử dụng và thiết bị.

• Chỉ dẫn an toàn khi lắp đặt: Video nhấn mạnh những điểm cần lưu ý trước khi lắp – kiểm tra đúng cực, đảm bảo nguồn cấp ổn định, đảm bảo kết nối đất, tránh các dây bị lỏng hoặc tiếp xúc kém.

🛠️ Hướng dẫn sử dụng nhanh:

1. Kiểm tra thông số điện áp & dòng điện của hệ thống để đảm bảo mạch bảo vệ phù hợp.

2. Kết nối đúng 6 dây theo sơ đồ: nguồn vào (AC hoặc DC tùy thiết kế), ra tải, tiếp đất,…

3. Kiểm tra cách ly và nối đất tốt.

4. Thử nghiệm khi lắp đặt lần đầu: cấp nguồn, đo điện áp, thử với tải nhẹ trước khi hoạt động chính thức.

📦 Ứng dụng:

• Sử dụng trong hệ thống máy phát điện Diesel.

• Trong ngành công nghiệp đòi hỏi bảo vệ động cơ – máy móc nặng.

• Các trạm biến áp, trạm bơm, thiết bị cứu hộ, nơi điện áp hoặc tải có thể biến đổi mạnh.

🏷️ Thông số kỹ thuật tham khảo:

• Số dây: 6 dây (NC 6 dây)

• Loại bảo vệ: quá dòng / quá áp / thấp áp

• Tương thích: động cơ diesel và máy phát điện

• Vật liệu: linh kiện cách điện cao cấp

Hướng dẫn lắp đặt :

• Dây B- (âm bình) và B+ (dương bình):
  Đây là hai dây nguồn chính cấp điện cho mạch. Cần kết nối đúng cực, tránh đảo chiều vì có thể gây chập hoặc không hoạt động.

• Dây xanh (relay stop):
  Dây này dùng để cấp nguồn điều khiển cho rơ-le tắt máy. Thường nối với hệ thống ngắt dầu hoặc mạch dừng động cơ.

• Hai dây cảm biến nước và cảm biến nhớt:

  • Dây cảm biến nước: Nối với công tắc nhiệt độ nước, giúp mạch ngắt máy khi nhiệt độ vượt mức cho phép.

  • Dây cảm biến nhớt: Nối với công tắc áp suất nhớt, giúp bảo vệ động cơ khi lượng nhớt thấp hoặc áp suất giảm.

• Dây màu vàng (On):
  Đây là dây tín hiệu kích hoạt, cần được nối với ổ khóa đề. Khi bật khóa, dây này sẽ cấp nguồn cho hệ thống điều khiển hoạt động.

VIDEO HƯỚNG DẪN :
